Nity Open End AD ABS Series
Aluminium / Aluminium
| English | Français | Deutsch | Italiano | Español |
| Body: Aluminium* Natural |
Corps: Aluminium* Brut |
Hülse: Aluminium* Unbehandelt |
Corpo: Alluminio* Nessuna finitura |
Cuerpo: Aluminio* Natural |
| Body: Aluminium Natural |
Corps: Aluminium Brut |
Hülse: Aluminium Unbehandelt |
Corpo: Alluminio Nessuna finitura |
Cuerpo: Aluminio Natural |
| *: 5052 | ||||
 |
 |

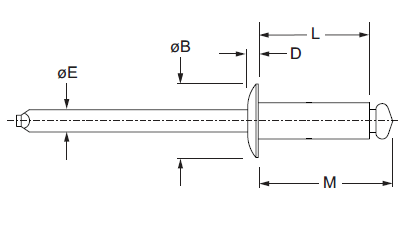

| AD ABS Dome head Tête bombée / Flachrundkopf / Testa tonda / Cabeza alomada |

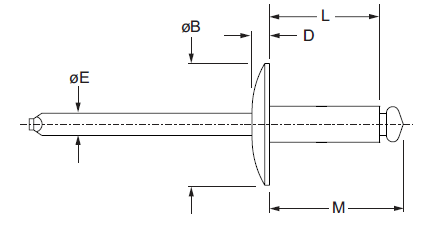

AD ABS LF Large flange Tête large / Flachrundkopf, extragroß / Testa larga / Cabeza ancha |
| Open End AD ABS Series |  |
| ø nom. |
 |
 |
L ref. |
M ref. |
øE ref. |
AD ABS | AD ABS LF | ||||||
| min. | max. | min. | max. | øB max. | D max. | Part No. | øB max. | D max. | Part No. | ||||
| 2.4 (3/32") | 0,8 | 3,2 | 2,46 | 2,54 | 5,7 | 8,3 | 1,5 | 5,1 | 0,9 | 32 | |||
| 2.4 (3/32") | 3,2 | 6,4 | 2,46 | 2,54 | 8,9 | 11,4 | 1,5 | 5,1 | 0,9 | 34 | |||
| 2.4 (3/32") | 6,4 | 9,5 | 2,46 | 2,54 | 12,1 | 14,6 | 1,5 | 5,1 | 0,9 | 36 | |||
| 3,2 (1/8") | 0,8 | 1,6 | 3,28 | 3,38 | 4,8 | 7,8 | 1,9 | 6,7 | 1,1 | 41 | 10 | 1,2 | |
| 3,2 (1/8") | 1,6 | 3,2 | 3,28 | 3,38 | 6,4 | 9,4 | 1,9 | 6,7 | 1,1 | 42 | 10 | 1,2 | 42 |
| 3,2 (1/8") | 3,2 | 4,8 | 3,28 | 3,38 | 8 | 11 | 1,9 | 6,7 | 1,1 | 43 | 10 | 1,2 | 43 |
| 3,2 (1/8") | 4,8 | 6,4 | 3,28 | 3,38 | 9,5 | 12,6 | 1,9 | 6,7 | 1,1 | 44 | 10 | 1,2 | 44 |
| 3,2 (1/8") | 6,4 | 7,9 | 3,28 | 3,38 | 11,1 | 14,2 | 1,9 | 6,7 | 1,1 | 45 | 10 | 1,2 | |
| 3,2 (1/8") | 7,9 | 9,5 | 3,28 | 3,38 | 12,7 | 15,7 | 1,9 | 6,7 | 1,1 | 46 | 10 | 1,2 | 46 |
| 3,2 (1/8") | 9,5 | 12,7 | 3,28 | 3,38 | 15,9 | 18,9 | 1,9 | 6,7 | 1,1 | 48 | 10 | 1,2 | |
| 3,2 (1/8") | 12,7 | 15,9 | 3,28 | 3,38 | 19,1 | 22,1 | 1,9 | 6,7 | 1,1 | 410 | 10 | 1,2 | |
| 4 (5/32") | 1,6 | 3,2 | 4,06 | 4,17 | 7 | 10,5 | 2,4 | 8,4 | 1,2 | 52 | 12,4 | 1,9 | |
| 4 (5/32") | 3,2 | 4,8 | 4,06 | 4,17 | 8,6 | 12,1 | 2,4 | 8,4 | 1,2 | 53 | 12,4 | 1,9 | |
| 4 (5/32") | 4,8 | 6,4 | 4,06 | 4,17 | 10,2 | 13,7 | 2,4 | 8,4 | 1,2 | 54 | 12,4 | 1,9 | 54 |
| 4 (5/32") | 6,4 | 9,5 | 4,06 | 4,17 | 13,3 | 16,9 | 2,4 | 8,4 | 1,2 | 56 | 12,4 | 1,9 | 56 |
| 4 (5/32") | 9,5 | 12,7 | 4,06 | 4,17 | 16,5 | 20,1 | 2,4 | 8,4 | 1,2 | 58 | 12,4 | 1,9 | 58 |
| 4,8 (3/16") | 1,6 | 3,2 | 4,88 | 4,98 | 7,6 | 11,7 | 2,9 | 10 | 1,4 | 62 | 16,6 | 2,2 | |
| 4,8 (3/16") | 3,2 | 6,4 | 4,88 | 4,98 | 10,8 | 14,9 | 2,9 | 10 | 1,4 | 64 | 16,6 | 2,2 | 64 |
| 4,8 (3/16") | 6,4 | 9,5 | 4,88 | 4,98 | 14 | 18 | 2,9 | 10 | 1,4 | 66 | 16,6 | 2,2 | 66 |
| 4,8 (3/16") | 9,5 | 12,7 | 4,88 | 4,98 | 17,1 | 21,2 | 2,9 | 10 | 1,4 | 68 | 16,6 | 2,2 | 68 |
| 4,8 (3/16") | 12,7 | 15,9 | 4,88 | 4,98 | 20,3 | 24,4 | 2,9 | 10 | 1,4 | 610 | 16,6 | 2,2 | 610 |
| 4,8 (3/16") | 15,9 | 19,1 | 4,88 | 4,98 | 23,5 | 27,6 | 2,9 | 10 | 1,4 | 612 | 16,6 | 2,2 | 612 |
| 4,8 (3/16") | 19,1 | 22,2 | 4,88 | 4,98 | 26,7 | 30,7 | 2,9 | 10 | 1,4 | 614 | 16,6 | 2,2 | |
| 4,8 (3/16") | 22,3 | 25,4 | 4,88 | 4,98 | 29,8 | 33,9 | 2,9 | 10 | 1,4 | 616 | 16,6 | 2,2 | 616 |
| 6,4 (1/4") | 1,6 | 3,2 | 6,53 | 6,63 | 8,9 | 14,9 | 3,8 | 13,4 | 1,85 | 82 | |||
| 6,4 (1/4") | 3,2 | 6,4 | 6,53 | 6,63 | 12,1 | 18 | 3,8 | 13,4 | 1,85 | 84 | |||
| 6,4 (1/4") | 6,4 | 9,5 | 6,53 | 6,63 | 15,2 | 21,2 | 3,8 | 13,4 | 1,85 | 86 | |||
| 6,4 (1/4") | 9,5 | 12,7 | 6,53 | 6,63 | 18,4 | 24,4 | 3,8 | 13,4 | 1,85 | 88 | |||
| 6,4 (1/4") | 12,7 | 15,9 | 6,53 | 6,63 | 21,6 | 27,6 | 3,8 | 13,4 | 1,85 | 810 | |||
| 6,4 (1/4") | 15,9 | 19,1 | 6,53 | 6,63 | 24,8 | 30,7 | 3,8 | 13,4 | 1,85 | 812 | |||
| 6,4 (1/4") | 22,3 | 25,4 | 6,53 | 6,63 | 31,1 | 37,1 | 3,8 | 13,4 | 1,85 | 816 | |||
| all dimensions in mm / en millimètre / alle Maße in mm / in millimetri / en milímetros | |||||||||||||
| ø nom. |
 |
 |
| kN 1) | kN 1) | |
| 2,4 (3/32") | 0,38 | 0,6 |
| 3,2 (1/8") | 0,69 | 1,05 |
| 4,0 (5/32") | 1 | 1,56 |
| 4,8 (3/16") | 1,4 | 2,22 |
| 6,4 (1/4") | 2,67 | 3,34 |
| 1) typical values / values moyennes / typische Werte / Valori tipici / valores tipicos | ||
