Inserty do plastiku typ C

Inserty do plastiku C

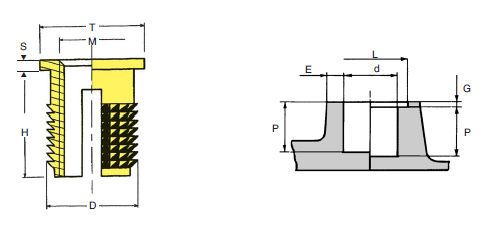

dessin C  C





Inserty do plastiku C pobierz



Thread
ISO
M		 Reference Length D T S d Dimensions
H P mini E mini L mini G
M2,5 40/C025H060 6,5 4,5 6 0,5 4 7 2 6,2 0,5
M3 40/C030H065 6,5 4,5 6 0,5 4 7 2 6,2 0,5
M3,5 40/C035H080 8 5,5 7 0,5 5 8,8 2,5 7,2 0,5
M4 40/C040H080 8 6 7 0,8 5,5 8,8 2,8 7,2 0,8
M5 40/C050H080 8 7 8 0,8 6,5 8,8 3,3 8,2 0,8
M6 40/C060H095 9,5 8,5 10 0,8 8 10 4 10,2 0,8
M8 40/C080H100 10 10 12 1 9,5 10,3 4,8 12,2 1
M10 40/C100H130 13 12 14 1 11,5 14 5,8 14,2 1
